Основная производственная деятельность НПФ «Мезон»

В программе поставок НПФ «Мезон» предлагает следующую номенклатуру приборов:

• Генератор сигналов специальный ГСС200-03;
• Управляемый прерыватель тока УПТ-03М;
• Измеритель сопротивления заземления ИСЗ-01;
• Приемник трассопоисковый ПТП-01;
• Индикаторы повреждения изоляции ИПИ-01, ИПИ-02;
• Регистратор сейсмических сигналов РСС-01;
• Контроль буровых растворов ПНП-1, РВ-1;
• Микроомметр МКО-02;
• Аппарат электромагнитный ЭЛЕКСТИН;
• Плата интерфейсная XLR2USB001.

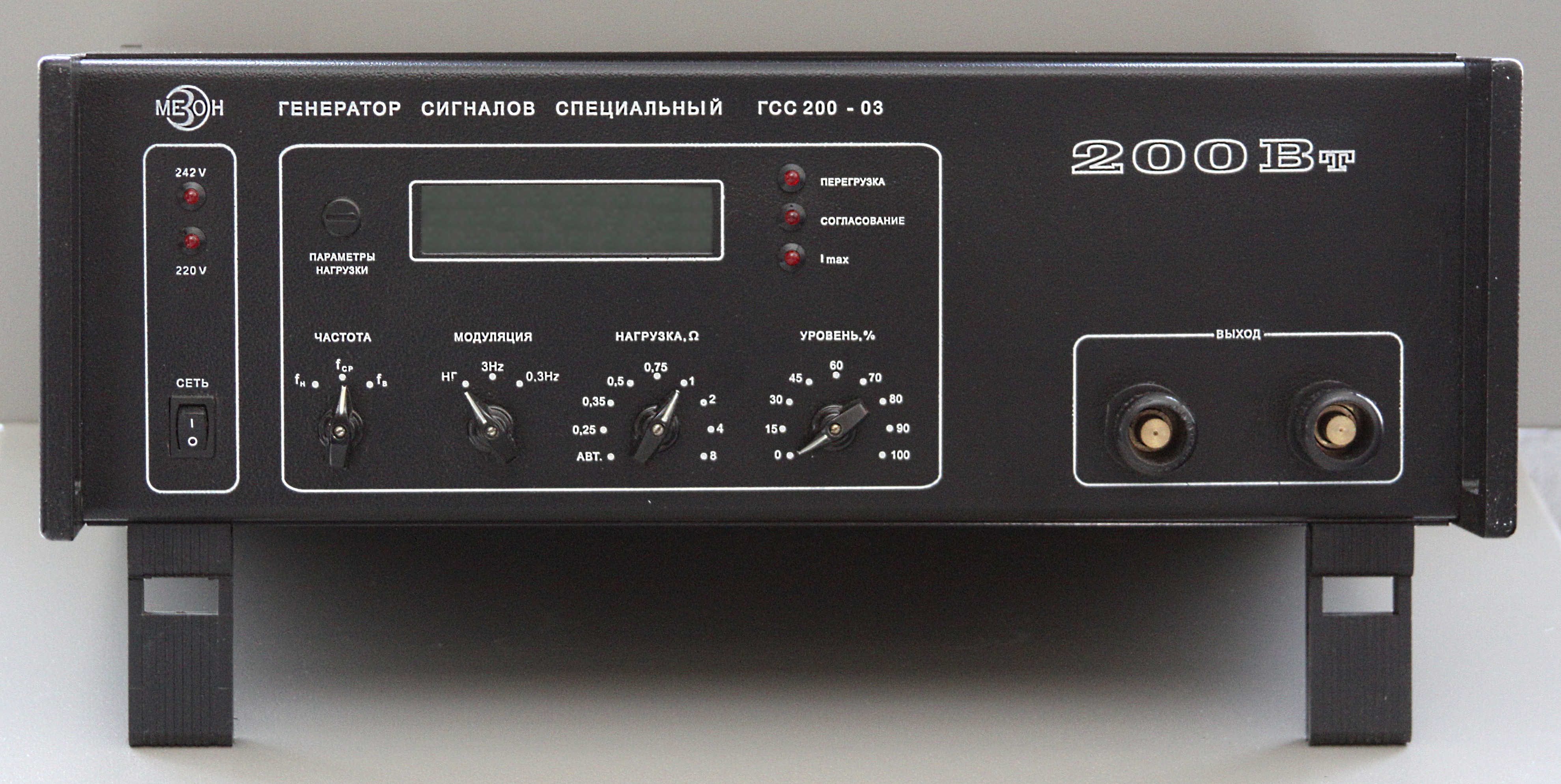

ГСС200-03

Генератор сигналов специальный ГСС200-03 предназначен для запитки исследуемого объекта (трубопровод, энергетический кабель и т.п.) переменным током с целью реализации индукционного метода поиска и диагностики подземных коммуникаций. Генератору сигналов специальному ГСС200-03 на основе ОКП присвоен код А-ОКП – 66 8610 2001, к.ч. 7. По Общероссийскому классификатору продукции (ОК 005-93) генератор относится к подгруппе продукции – 66 8610, к.ч. 5, «Генераторы радиоизмерительные», подкласс – 66 8000, к.ч. 9 «Приборы радиоизмерительные».

Генератор формирует синусоидальный сигнал с рабочими частотами (525±1) Гц; (1025±1) Гц и (8875±2) Гц. Возможна поставка генератора с тремя любыми другими частотами в диапазоне от 400 Гц до12 кГц. Выходная мощность генератора на нагрузке (0,25 ¸ 8) Ом в режиме непрерывной генерации (НГ) до 200 Вт при максимальном значении выходного тока 20 А. Генератор имеет режимы автоматического согласования с нагрузкой за время не более 60 секунд и амплитудной манипуляции импульсами частотой 3 Гц и 0,3 Гц. Цифровой индикатор отображает значение частоты выходного сигнала, а также измеренные значения тока в нагрузке и напряжения на выходных клеммах генератора. По отдельному заказу возможна поставка генератора с измерением фазового сдвига между напряжением и током на нагрузке генератора, что значительно расширяет его функциональные возможности как в части анализа характера нагрузки, так и локализации места повреждения. Потребляемая мощность не более 300 Вт. Габаритные размеры 485х425х180 мм, масса не более 17 кг.

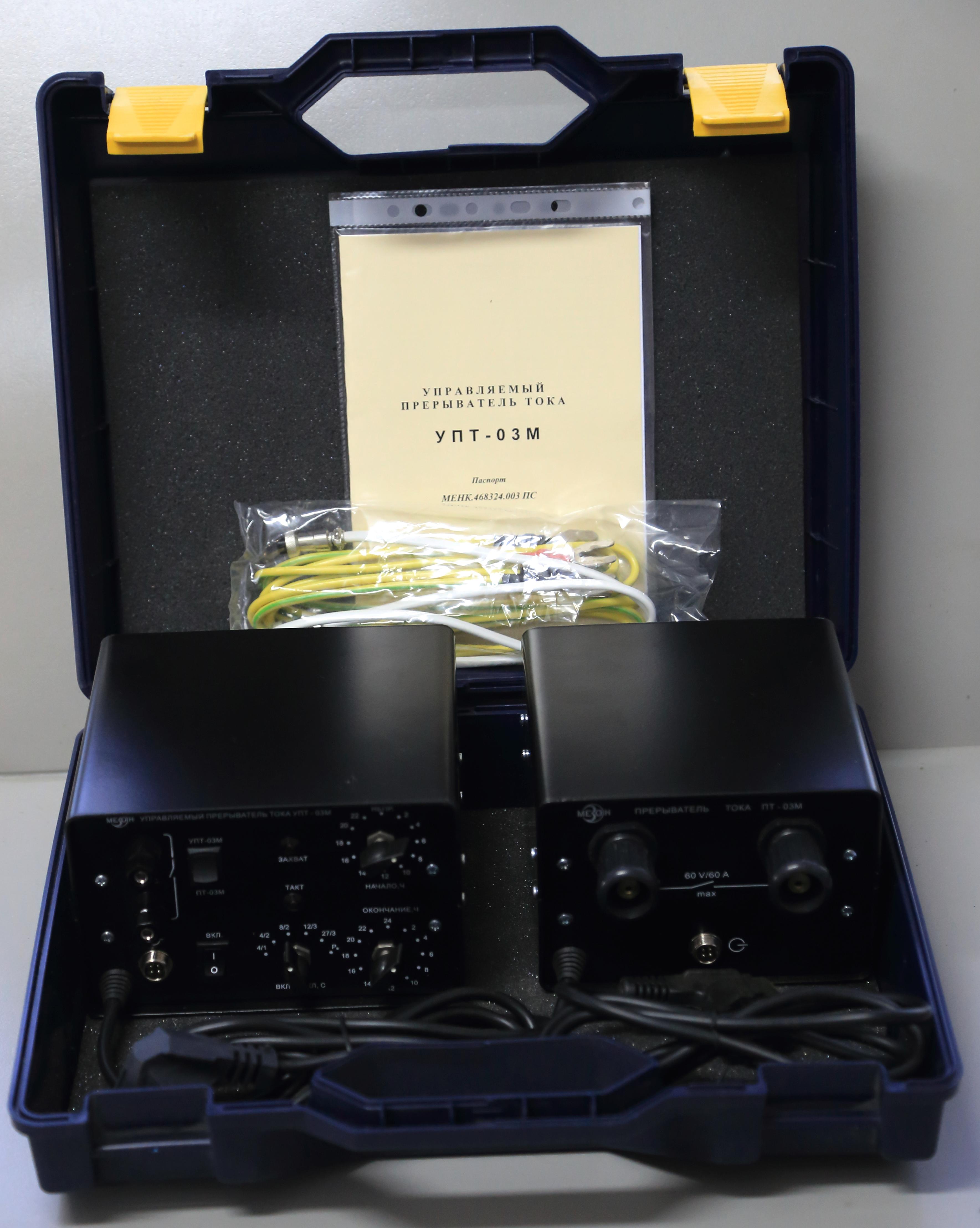

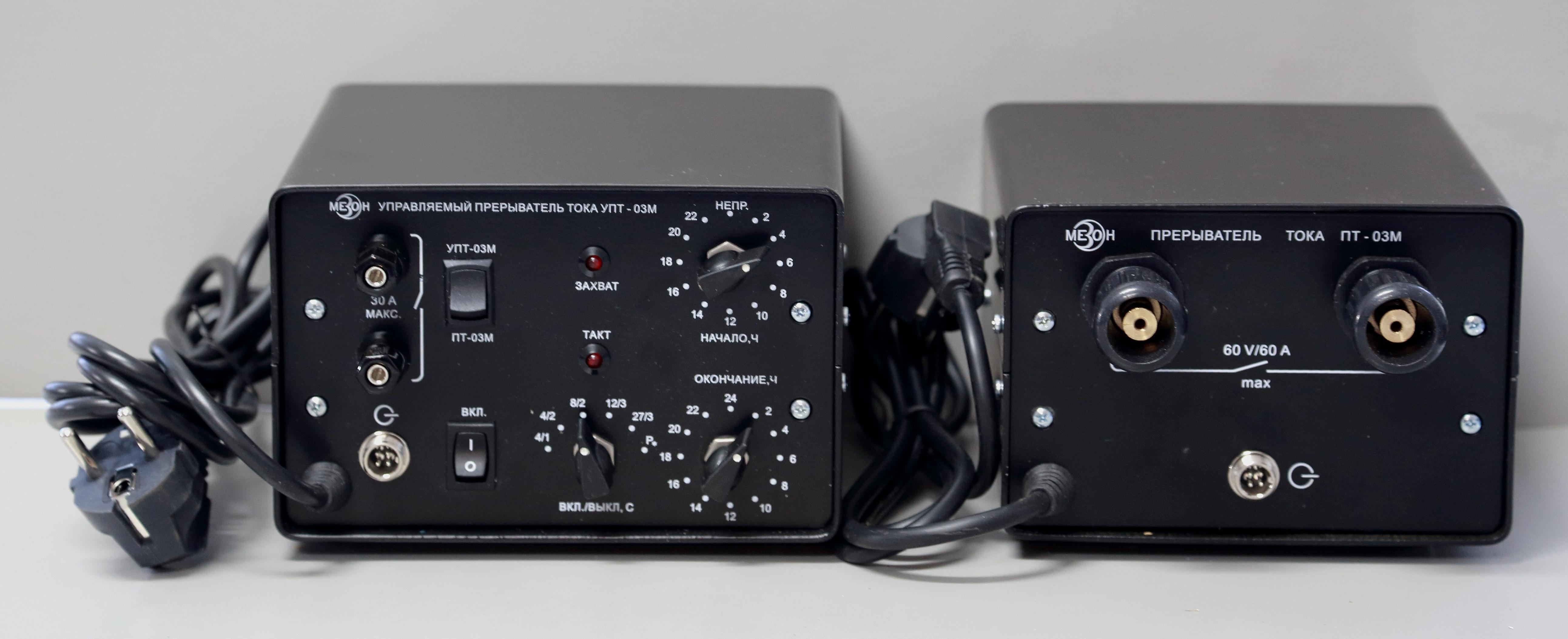

УПТ-03М

Прерыватели тока УПТ-03М и ПТ-03М (в дальнейшем – комплект) применяются при измерении защитного потенциала трубопроводов с исключением омической составляющей, используя периодическое включение и отключение тока отдельного выпрямителя катодной системы защиты трубопроводов по точному временному такту, синхронизируемому сигналами спутниковой системы GPS. Управляемый прерыватель тока УПТ-03М по Общероссийскому классификатору продукции (ОК 005-93) относится к подгруппе продукции – 34 3560, к.ч. 4, «Комплектные устройства для управления и защиты от коррозии подземных сооружений и коммуникаций», код А-ОКП – 34 3560 1001, к.ч. 10. Прерыватель тока УПТ-03М разработан совместно с специалистами ДОАО «Электрогаз» ОАО «Газпром» для применения на газопроводах ОАО «Газпром».

Прибор УПТ-03М содержит GPS – приемник с выносной миниатюрной активной антенной, микропроцессор, осуществляющий функции обработки GPS-информации и управления, а также силовые реле. Прерыватель тока ПТ-03М содержит мощный электромагнитный пускатель с элементами искрогашения и защиты от эл. дуги. В качестве клемм в приборе ПТ-03М применены 100А клеммы.

Синхронизация прерывателя УПТ-03М обеспечивается встроенным GPS-приемником следующим образом. Глобальная система позиционирования GPS образует орбитальную группу из 24 космических спутников, расположенных в трех плоскостях и развернутых по долготе относительно друг друга на 120 градусов. В каждой плоскости находится 8 космических аппаратов, равномерно размещенных на орбите. Принятое орбитальное построение позволяет создать на поверхности земли непрерывное радионавигационное поле, в каждой точке которого обеспечивается одновременная видимость нескольких спутников, что и позволяет GPS-приемнику с высокой точностью определять координаты местоположения и точное время. Синхронизация прерывателей УПТ-03М осуществляется в конце последней секунды каждой минуты GPS-часов, которые соответствуют мировому времени. Разница между началом такта синхронизации двух или более приборов, расположенных в разных точках планеты, не превышает 1 мкс. Одновременно с синхронизацией определяется точное значение суточного времени, что позволяет осуществлять режим отключения прерывания (напр. в ночное время). В случае пропадания GSP сигнала (после синхронизации), синхронизация приборов осуществляется от внутренного таймера без ухудшения точностных параметров переключения. В случае отключения питания, восстановление синхронизация приборов осуществляется автоматически в течении 5 минут после подачи питания. Выходная мощность коммутации: 60А/60В – на выходных клеммах ПТ-03М; 30А/30В – на выходных клеммах УПТ-03М; 0,1А/15В – на выходных гнездах «Синхронизация». Интервалы коммутации (вкл. / выкл.): 4с/1с; 4с/2с; 8с/2с; 12с/3с; 27с/3с. Время захвата GPS-сигнала не более 5 мин.

Технические характеристики:

• Мощность, потребляемая от сети 220 В, не более 15 Вт.
• Выходная мощность коммутации: 60А/60В – на выходных клеммах ПТ-03М; 30А/30В – на выходных клеммах УПТ-03М.
• Интервал коммутации (вкл/выкл, с) 4/1, 4/2, 8/2, 12/3, 27/3 и p* - по заявке пользователя.
• Время захвата GPS – приемника и начало прерывания с момента включения не более 5 минут.
• Точность синхронизации не хуже 1 мкс.
• Количество часовых поясов (для режима ограниченной работы в течении суток) – 16 (с 0-го по 15-ый, заводская установка 4-й часовой пояс).
• Питание от сети (220+22) В, (50+1) Гц.
• Габаритные размеры УПТ-03М не более 175х170х120 мм, масса не более 1,7 кг.
• Габаритные размеры ПТ-03М не более 185х150х125 мм, масс не более 2,0 кг.

Особенности комплекта прерывателя УПТ-03М:

• Применение в прерывателе УПТ-03М специального силового 30 А реле с повышенной защитой от возникновения электрической дуги, позволяет во многих случаях использовать прерыватель самостоятельно без подключения силового блока ПТ-03М;
• Применение дополнительных коммутационных элементов позволило осуществить раздельное управление силовыми реле в обоих блоках комплекта и полную гальваническую развязка цепей управления прерывателя УПТ-03М от цепей синхронизации прерывателя ПТ-03М, что обеспечивает предельную помехозащищенность в работе приборов.

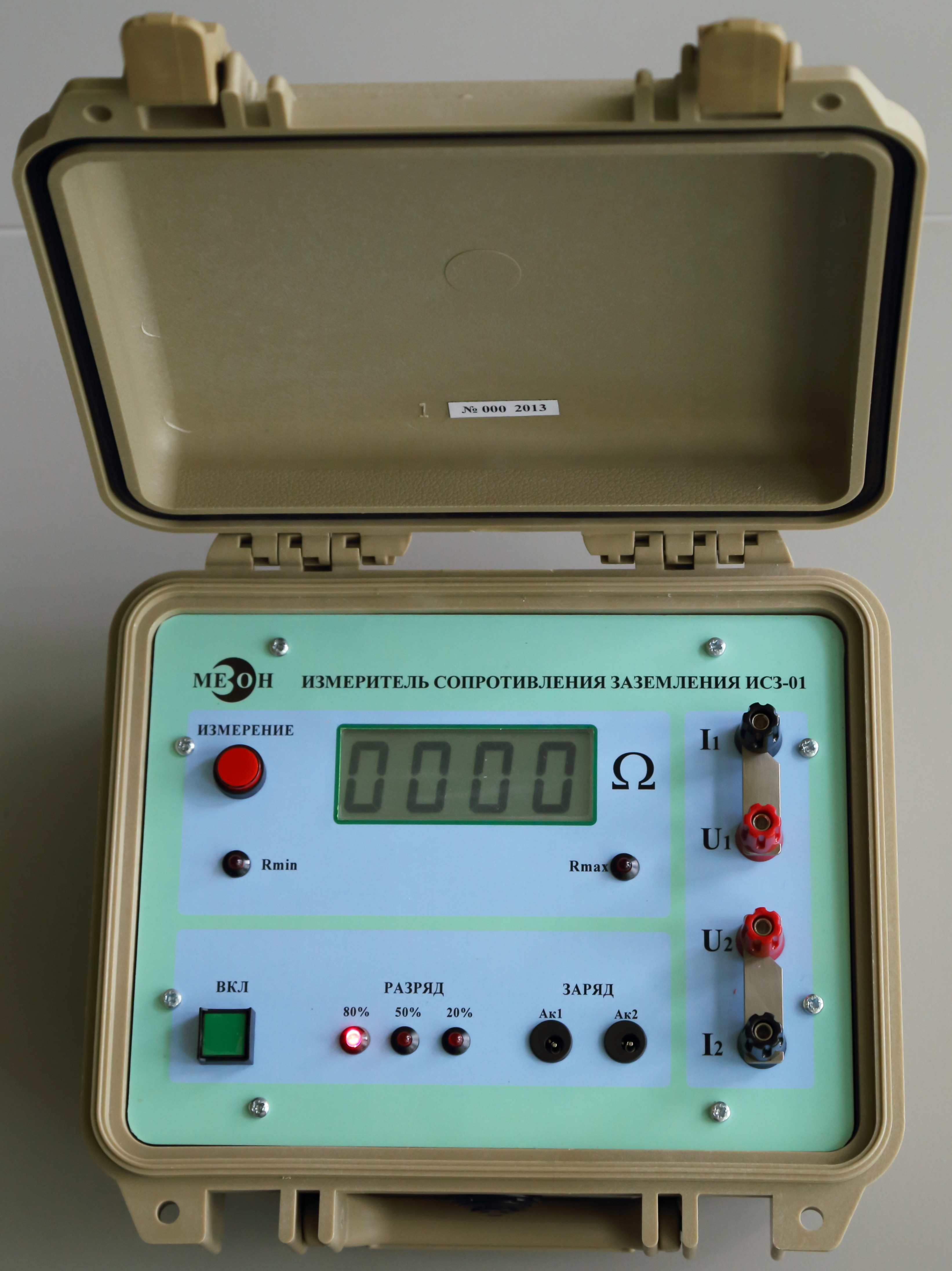

ИСЗ-01

Измеритель сопротивления заземления ИСЗ-01 предназначен для измерения удельного сопротивления грунта, сопротивления заземляющих устройств любых геометрических размеров и активных сопротивлений.

ИСЗ-01 представляет собой четырехзажимный омметр переменного тока для измерения сопротивления заземляющих устройств (активных сопротивлений), а также удельного сопротивления грунта двух-, трех-, или четырехпроводным методом. Измерение осуществляется путем прямого детектирования измерительного сигнала с применением вспомогательных электродов, которые входят в комплект прибора. Отличительной особенностью прибора является полная гальваническая развязка токовых клемм генератора тестового сигнала от потенциальных клемм вольтметра измерительного сигнала. Это наряду с синхронным детектированием и Σ∆ аналого-цифровым преобразованием обеспечивает эффективное подавление помех промышленной частоты, а также обеспечивает возможность работы в сложных условиях (наличие побочных напряжений, большие токи растекания в грунте, высокое сопротивление заземляющий стрежней и т. п. ).

Основные метрологические характеристики ИСЗ-01:

Технические характеристики:

1. Выбор диапазона измерения – автоматический.
2. Частота измерительного тока – (520±5) Гц.
3. Действующее напряжение на разомкнутых токовых клеммах не более 46 В.
4. Питание прибора: от двух встроенных литий-ионный аккумуляторов 7,4 В 2200 мА·ч.
5. Число измерений до разряда аккумулятора в зависимости от диапазона составляет от 3000 до 12000.
6. Допустимая рабочая температура от –5°С до +50°С.
7. Температура хранения от –15°С до +60°С.
8. Габаритные размеры не более 270х240х123 мм.
9. Масса прибора (без принадлежностей) не более 3 кг.
10. Конструктивно прибор выполнен в корпусе со степенью защиты IP65.

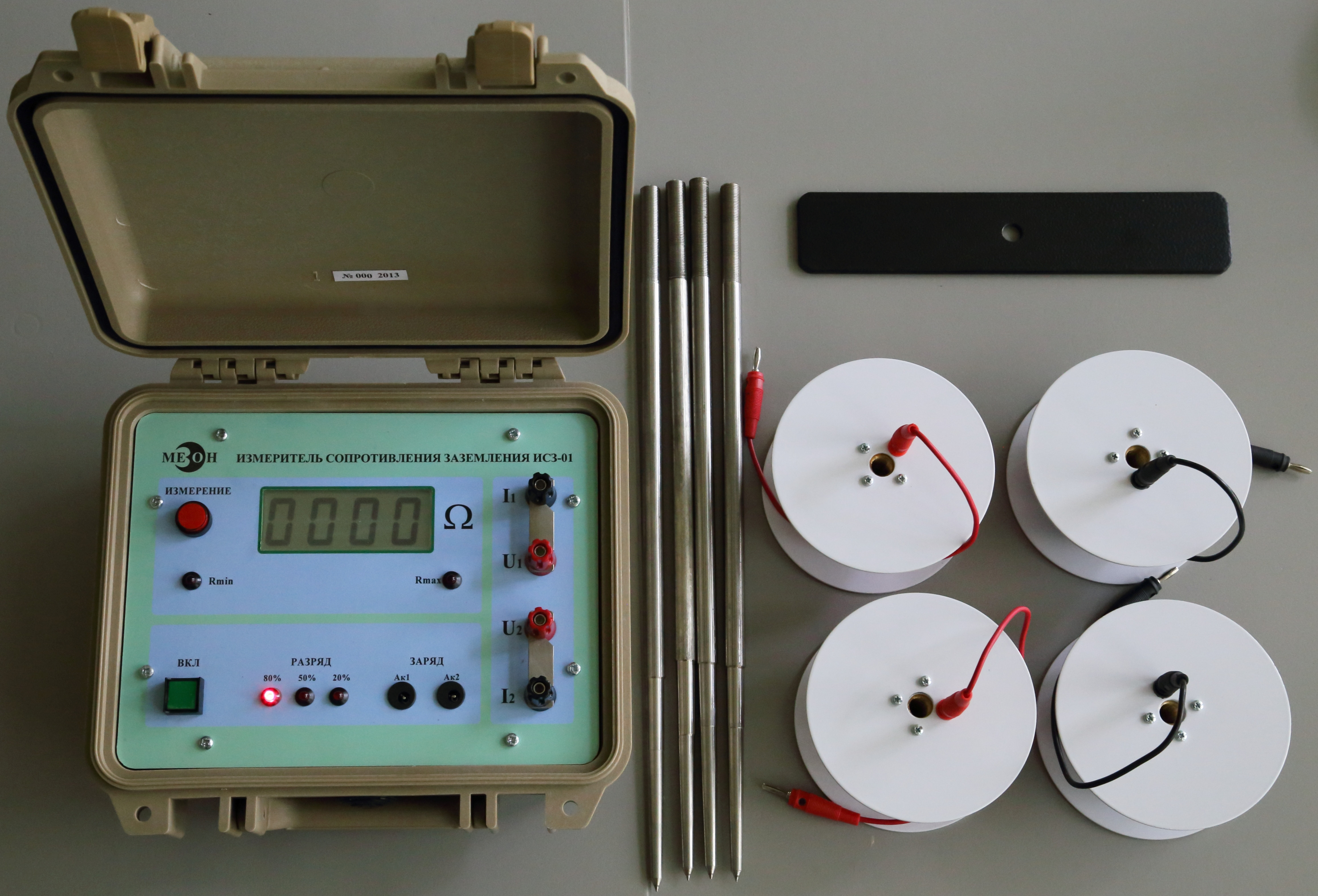

Комплект поставки ИСЗ-01:

1. Измеритель сопротивления заземления ИСЗ-01 – 1 шт.
2. Электрод – 4 шт.
3. Катушка с кабелем №1 (длина кабеля 5 м) – 2 шт.
4. Катушка с кабелем №2 (длина кабеля 10 м) – 2 шт.
5. Кабель соединительный №3 (длина кабеля 30 м) – 1 шт.
6. Планка для извлечения электрода из грунта – 1шт.
7. Зарядное устройство – 1шт.
8. Сумка для переноски – 1 шт.
9. Паспорт – 1шт.

Особенности измерителя сопротивления заземления ИСЗ-01:

Из приведенных технических и метрологических характеристик необходимо выделить два отличительных признака:

• разрешающая способность 1 мОм в диапазоне до 10 Ом;
• значение рабочей частоты 525 Гц.

Высокая чувствительность прибора расширяет, в частности, функциональные возможности прибора при измерении активных сопротивлений. Выбор частоты тестового сигнала определяется, с одной стороны, необходимостью максимально уменьшить влияние гармоник промышленной частоты, а с другой, минимизировать влияние среды (грунта) на метрологические характеристики прибора.

Основная идея, реализованная в конструкции электродов и катушек заключается в максимально возможном упрощении самой процедуры измерения заземления. Для этого в катушку встроен латунный токосъемник, который, с одной стороны, является ее базовым конструктивным элементом, а с другой стороны, обеспечивает резьбовое соединение с электродом, а также подключение вилки кабеля.

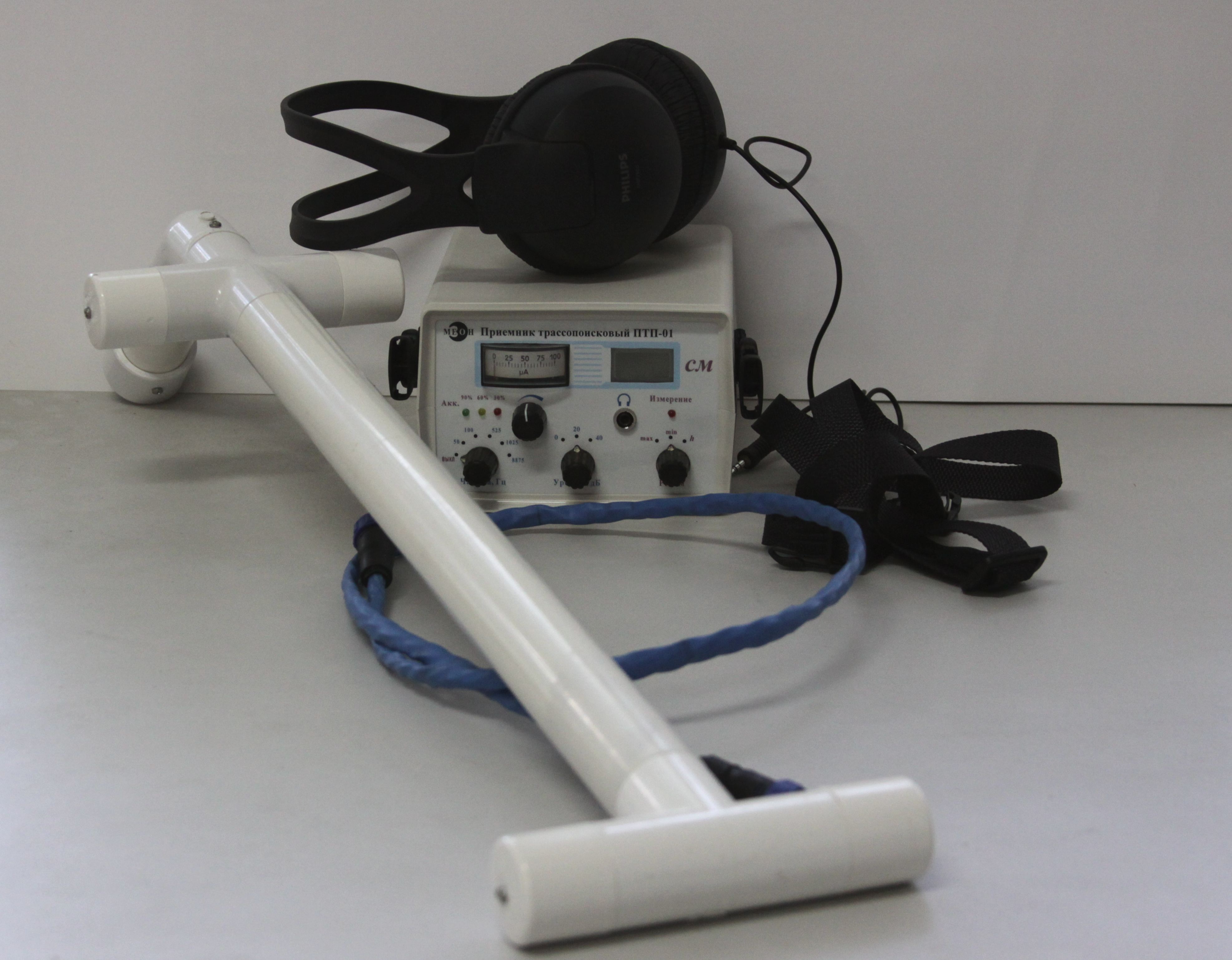

ПТП-01

Приемник трассопоисковый ПТП-01 предназначен для автономного пассивного или активного (совместно с генератором ГСС200-03) топографического поиска подземных инженерных коммуникаций и мест их повреждения с автоматическим определением глубины залегания металлических сооружений.

Приёмник состоит из двух модулей: приёмного и поискового. Приёмный модуль выполнен в высокопрочном пыле- и влагозащищенном корпусе. Вывод информации – комбинированный: при поиске трассы – на стрелочный индикатор и головные телефоны, при измерении глубины – на цифровой индикатор. Питание приемника от встроенного литий-ионного аккумулятора.

Поисковый модуль содержит три индуктивных датчика, конструктивно объединённых в прочную трубную конструкцию.

Отличительной особенностью прибора является применение во входных цепях преобразователей ток-напряжение, что позволяет получить предельную чувствительность приемного модуля (ограничивается величиной входных токов операционных усилителей). Это позволяет отказаться от применения ферритовых стержней в индуктивных датчиках поискового модуля.

Для повышения помехоустойчивости прибора применены четырех-шестизвенные активные фильтры и оригинальная математическая обработка выборок измерительного сигнала, являющаяся цифровым аналогом ортогонального алгоритма обработки сигналов, что обуславливает высокую помехоустойчивость от гармоник частоты сети 50 Гц, что особенно важно при поиске неисправностей в условиях города и вблизи транспортных коммуникаций.

Технические характеристики:

1. Рабочие частоты: (50±1) Гц или (100±2) Гц, (576±5) Гц и (1025±10) Гц, (8875±100) Гц.
2. Чувствительность прибора со входа антенны не хуже 5 мкВ;
3. Диапазон измерения глубины 0,1 ÷ 5 м;
4. Точность измерения глубины ± 5%;
5. Мощность, подводимая к головному телефону, не менее 1 мВт.
6. Ток, потребляемый от встроенного источника питания, не более 80 мА (при мощности, подводимой к головному телефону 1 мВт).
7. Прибор обеспечивает свои технические характеристики через 10 секунд после включения.
8. Питание прибора: от встроенного литий-ионного аккумулятора 7,4 В 2200 мА·ч.
9. Время непрерывной работы прибора в рабочих условиях при сохранении своих технических характеристик в пределах норм не менее 20 часов.
10. Габаритные размеры приёмного модуля не более 190х90х180 мм.
11. Масса приёмного модуля – не более 1,3 кг , поискового - 0,6 кг.

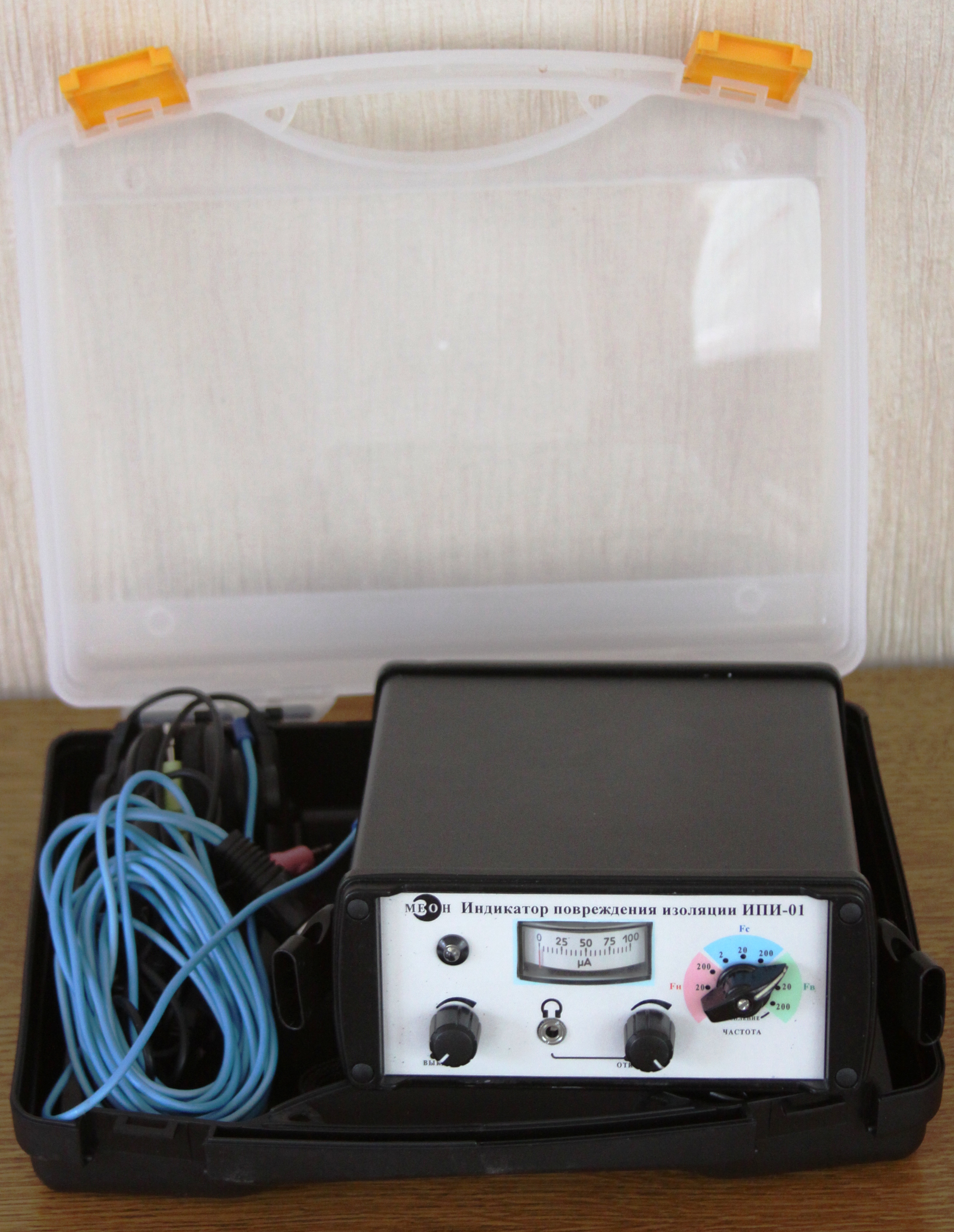

ИПИ-01

Прибор ИПИ-01 предназначен для контроля состояния изоляции трубопроводов по методу Пирсона. Принцип действия прибора основан на измерении потенциала грунта над трассой. Ток от генератора проходит по трубе, постепенно возвращаясь в землю под воздействием распределенной емкости трубопровода. Сигнал понижается в логарифмической зависимости от расстояния. Утечка тока в грунт приводит к разнице потенциала грунта по отношению к заземлению генератора. Любой дефект изоляции на этой линии открывает путь утечки тока в землю и вызывает местное повышение потенциала. Дефект наблюдается при значительном повышении значения ответного сигнала на приемнике, когда каждый из электродов контактирует с землей поблизости от места дефекта.

Прибор ИПИ-01 размещается в высокопрочном влагозащищенном корпусе, органы управления, индикации и подключения вынесены на переднею и заднею панель прибора. Аккумуляторная батарея находится внутри корпуса прибора. Передняя панель защищена от случайных ударов и попадания атмосферных осадков. Для удобства работы прибор укомплектован ремнем, наконечники которого надеваются на боковое крепление и фиксируются от самопроизвольного снятия.

Технические характеристики:

1. Рабочие частоты в режиме узкой полосы равны: Fн=100 Гц, Fс=640 Гц и Fв=8192 Гц.
2. Полоса пропускания не менее 2 Гц на частоте 100 Гц, не менее 10 Гц на частоте 640 Гц, не менее 40 Гц на частоте 8192 Гц при неравномерности ±2 дБ.
3. Чувствительность со входа не хуже 5 мкВ.
4. Ослабление уровня помехи частоты 50 Гц относительно сигнала частоты 100 Гц и уровня помехи частоты 300 Гц относительно сигнала частоты 640 Гц не менее 25 дБ.
5. Мощность, подводимая к головному телефону, не менее 1 мВт.
6. Ток, потребляемый от встроенного источника питания, не более 40 мА (при мощности, подводимой к головному телефону 1 мВт).
7. Прибор обеспечивает свои технические характеристики через 10 секунд после включения.
8. Питание прибора: от встроенного литий-ионного аккумулятора 7,4 В 2200 мА·ч.
9. Допустимая рабочая температура от –5°С до +50°С.
10. Габаритные размеры не более 157х69х180 мм.
11. Масса прибора (без принадлежностей) не более 1,3 кг.

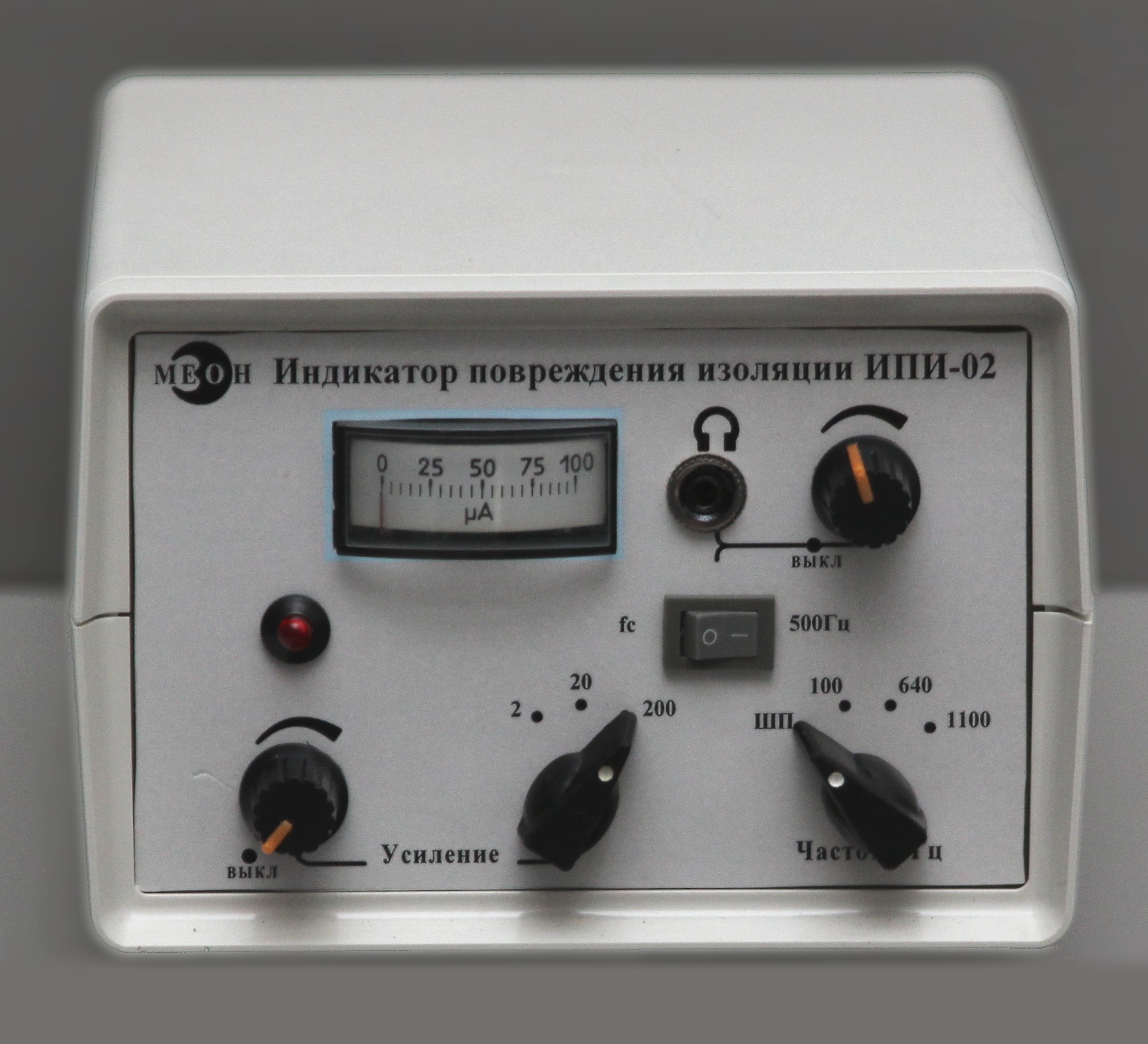

ИПИ-02

Прибор ИПИ-02 является модернизированным вариантом прибора ИПИ-01. В него дополнительно введены 2 режима:

1. режим широкой полосы в диапазоне от 100 Гц до 2 кГц;
2. режим трассоискателя в режимах узкой и широкой полосы.

Для этого прибор дополнительно комплектуется поисковым модулем, содержащим один индуктивный датчик, который через дополнительный разъем подключается к преобразователям ток-напряжение, являющихся полной копией применяемых в приборе ПТП-01.

По остальным характеристикам оба прибора идентичны.

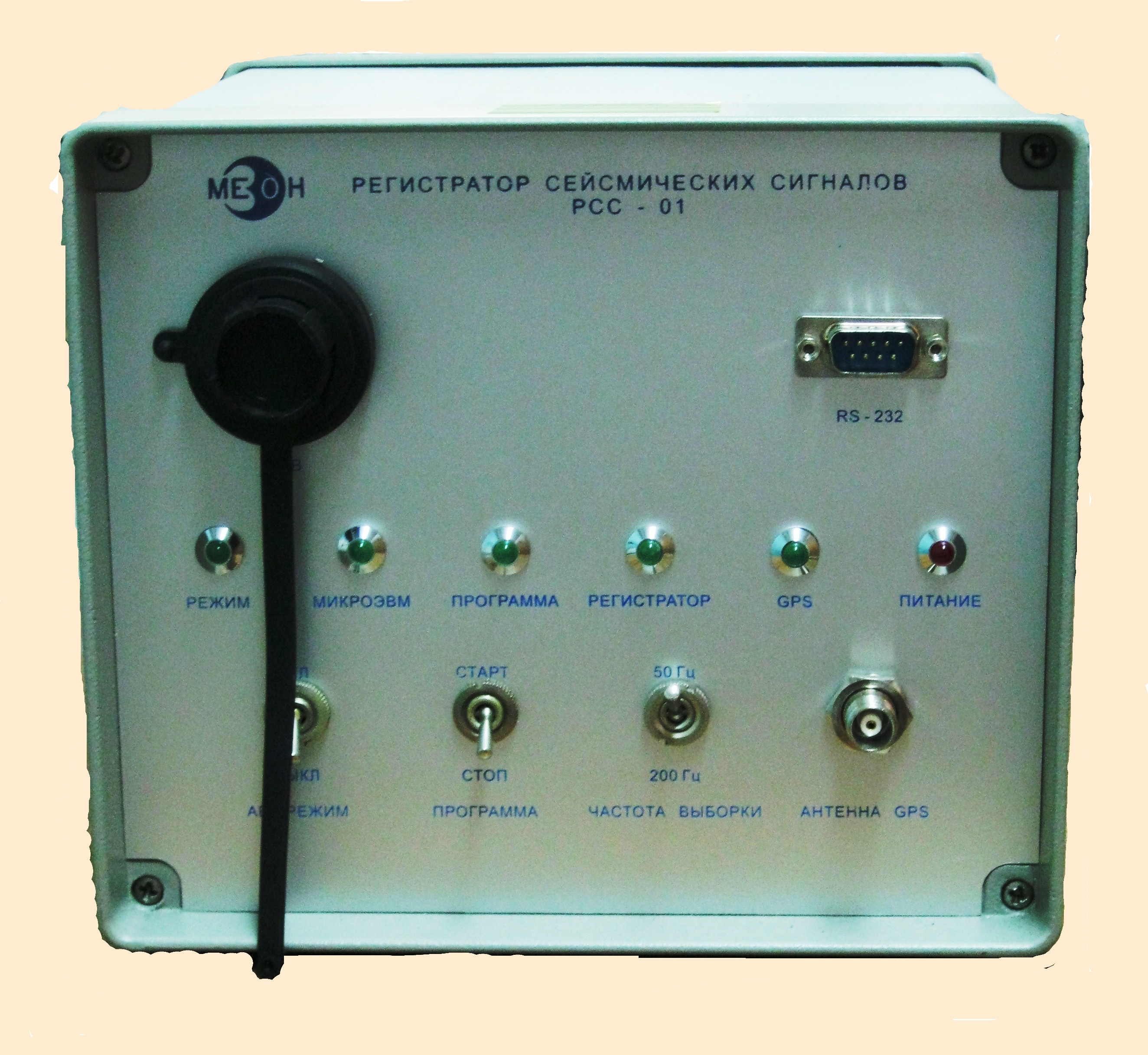

РСС-01

Регистратор сейсмических сигналов РСС-01 предназначен для автоматической регистрации сейсмических сигналов от естественных и искусственных источников сейсмических колебаний, включая проведение региональных сейсморазведочных работ и микросейсморайонирования. Регистратор РСС-01 построен по классической схеме и представляет собой однопредельный трехканальный аналого-цифровой измеритель сигналов, поступающих на вход прибора. Для обеспечения работы прибора в режиме реального времени используется принцип синхронизации временного такта сигналами спутниковой системы GPS.

Прибор состоит из аналого-цифрового модуля и управляющей системы (одноплатный компьютерный модуль формата PC-104, работающая под управлением специальной операционной системы Windows XP Embedded и предназначен для управления всем процессом измерения, приема и обработки оцифрованных данных, работы с органами управления и индикации, а также хранения и передачи сформированных данных). Аналого-цифровой модуль включает три независимых канала преобразования, каждый из которых включает согласующий дифференциальный усилитель, управляемый шестизвенный фильтр низкий частот по схеме Баттерворта, обеспечивающей максимальную плоскую АЧХ в полосе пропускания и приемлемый коэффициент затухания за частотой среза, узел сопряжения и 24-х разрядный Σ∆ АЦП с диапазоном преобразования ±10 В. Программное обеспечение управляющей системы направлено на применение оптимальных программно-аппаратных алгоритмов обработки информации с точной синхронизацией по времени частотно-временных и энергетических процедур обработки сигналов. Точная синхронизация осуществляется синхромодулем, включающий в себя GPS – приемник. Регистрируемые сигналы автоматически записываются на встроенную Flash память. Наличие в приборе компьютерного модуля позволяет применять его для построения территориальной геофизической сети.

Технические характеристики:

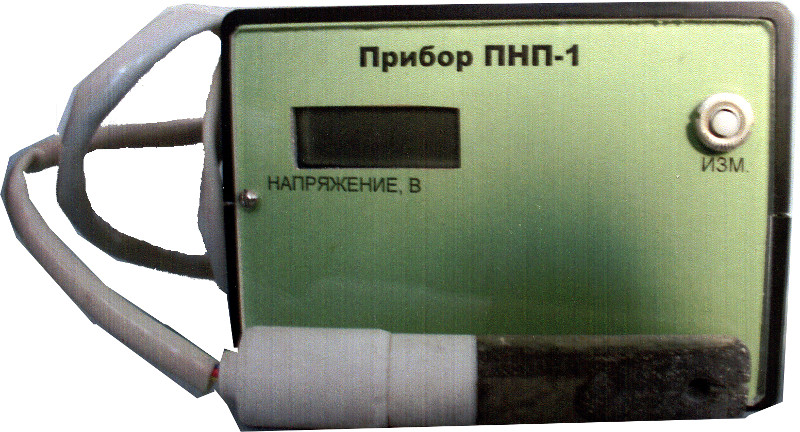

ПНП-1

При бурении нефтяных и газовых скважин применяются буровые растворы на нефтяной основе – гидрофобные эмульсии. К основным характеристикам эмульсий относится их устойчивость, т.е. способность сохранять в равновесии дисперсную фазу в нефтяной среде.

Прибор ПНП-1 предназначен для оперативной оценки стабильности гидрофобной эмульсии по электрическим параметрам: напряжению на электродах, находящихся на определенном расстоянии друг от друга и погруженных в эмульсионный буровой раствор. Напряжение, подаваемое на электроды, увеличивается с постоянной скоростью, и при пробойной величине тока, равной (61 ± 3) мкА, фиксируется на цифровом табло.

Прибор ПНП-1 состоит из измерительного блока и измерительной ячейки, которая помещается при измерениях в исследуемый буровой раствор, залитый в мензурку. Ячейка измерительная представляет собой два электрода диаметром 3,2 мм, расположенные торцами друг против друга на расстоянии 2 мм и залитые высокоомным компаундом. К противоположным концам электродов припаян провод для соединения ячейки с измерительным блоком, место соединения закрыто крышкой.

Технические характеристики:

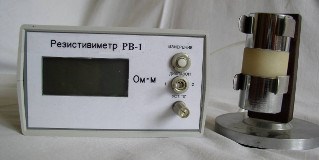

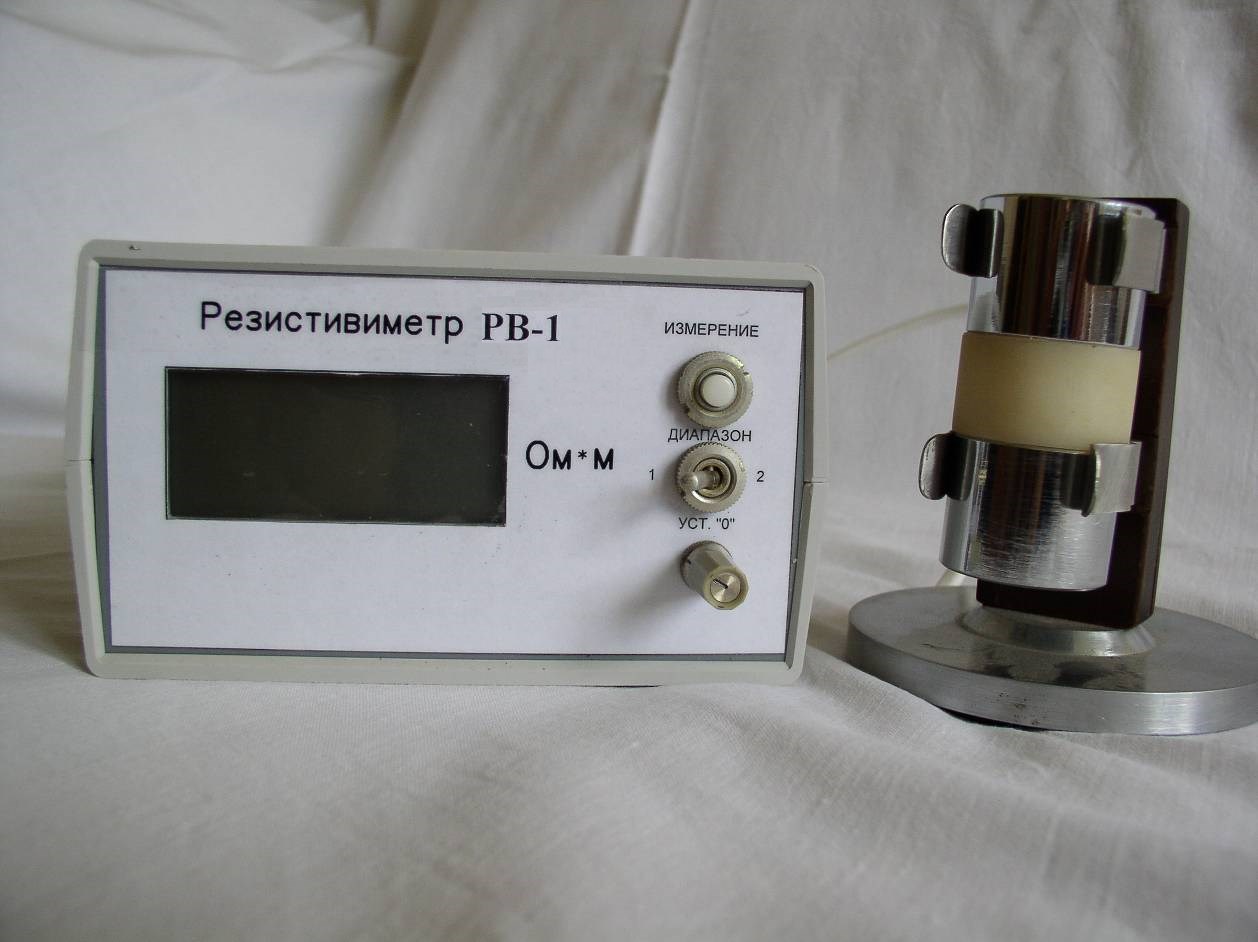

РВ-1

При оценке влияния состава и свойств бурового раствора на устойчивость глинистых пород необходимо измерение удельного электрического сопротивления буровых растворов. Удельное электрическое сопротивление (r, Ом×м) – величина, определяемая сопротивлением бурового раствора проходящему через него току, отнесенным к единице поперечного сечения и длины взятого объема бурового раствора.

Резистивиметр РВ-1 состоит из измерительного блока и измерительной ячейки, в которую заливается исследуемый буровой раствор.

Ячейка измерительная представляет собой цилиндр диаметром 22 мм, собранный из фторпластовых и металлических втулок, соединенных на резьбе. Две крайние металлические втулки являются электродами, с которых снимается напряжение, пропорциональное сопротивлению бурового раствора.

Цилиндр закрыт крышкой и установлен на четырех зажимах, которые закреплены винтами на пластмассовом корпусе.

Корпус соединен с металлической подставкой.

Технические характеристики:

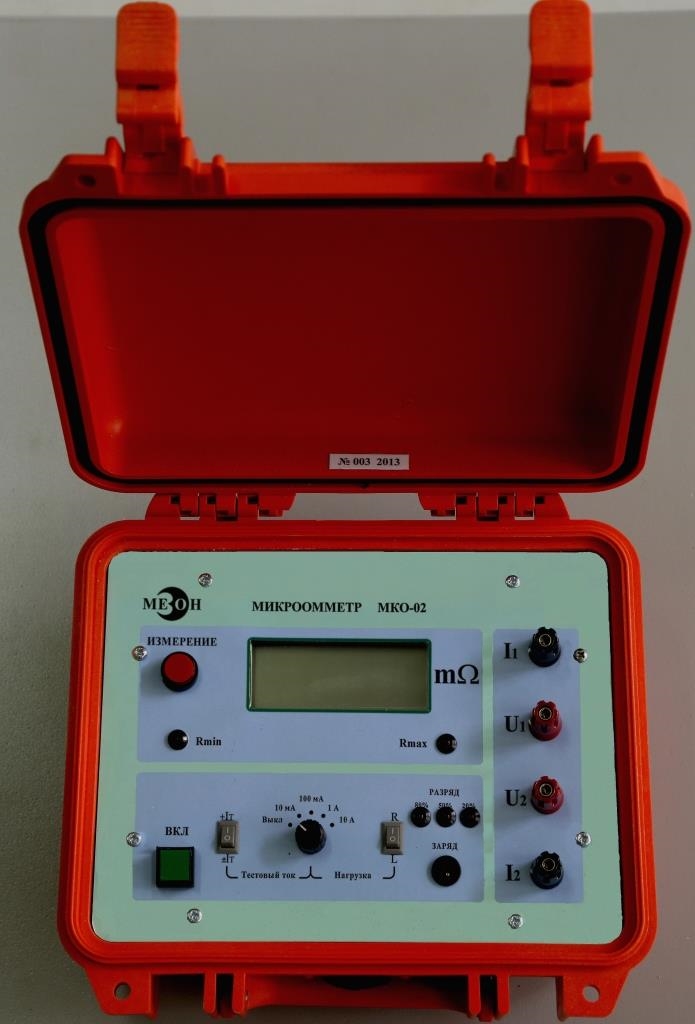

МКО-02

Микроомметр МКО-02 предназначен для измерения низкого электрического сопротивления постоянному току переходных сопротивлений контактов высоковольтных выключателей и разъединителей большой мощности, а также болтовых, паянных и других цепей энергосистем.

Прибор позволят также измерять электрическое сопротивление низкоиндуктивных цепей катушек сопротивления, обмоток двигателей и трансформаторов.

Основная область применения: прецизионные измерения сопротивления обмоток электрических аппаратов и трансформаторов, контактов переключателей, коллекторов электродвигателей, кабельных соединений, точек пайки и сварки.

МКО-02 представляет собой четырехзажимный омметр постоянного тока, реализующий метод делителя, при котором измеряемое R_x и эталонное сопротивление R_э включаются последовательно в общую цепь генератора тестового тока.

Метрологические характеристики МКО-02:

Технические характеристики:

1. Выбор диапазона измерения – ручной.
2. Время одного измерения не более 7 с.
3. Индикация измеренного значения сопротивления визуальная, цифровая, четырехзначная.
4. Питание прибора: от встроенного литий-ионного аккумулятора 12 В 10 Ач.
5. Погрешность измерения напряжения встроенного аккумулятора не более ±0.5%.
6. Допустимая рабочая температура от –5°С до +50°С.
7. Температура хранения от –15°С до +60°С.
8. Габаритные размеры не более 270х240х123 мм.
9. Масса прибора (без принадлежностей) не более 3 кг.
10. Конструктивно прибор выполнен в корпусе со степенью защиты IP65.

Комплект поставки МКО-02:

1. Микроомметр МКО-02 – 1 шт.
2. Измерительные провода (3 м) – 4 шт.
3. Щупы в виде зажимов типа «крокодил» с шириной охвата до 35 мм – 4 шт.
4. Зарядное устройство – 1шт.
5. Сумка для переноски – 1 шт.
6. Паспорт – 1шт.

Особенности микроомметра МКО-02:

• адаптированное к характеру нагрузки время установления и снятия тестового сигнала, что исключает проблему накопления энергии в индуктивной нагрузке;
• измерение можно проводить однонаправленным и двунаправленным током;
• эффективное подавление помех промышленной частоты благодаря применению интегрирующего 24 разрядного ΣΔ аналог-цифрового преобразователя;
• алгоритмическая обработка результатов измерения, обеспечивающая реальную чувствительность прибора в 1 мкОм.

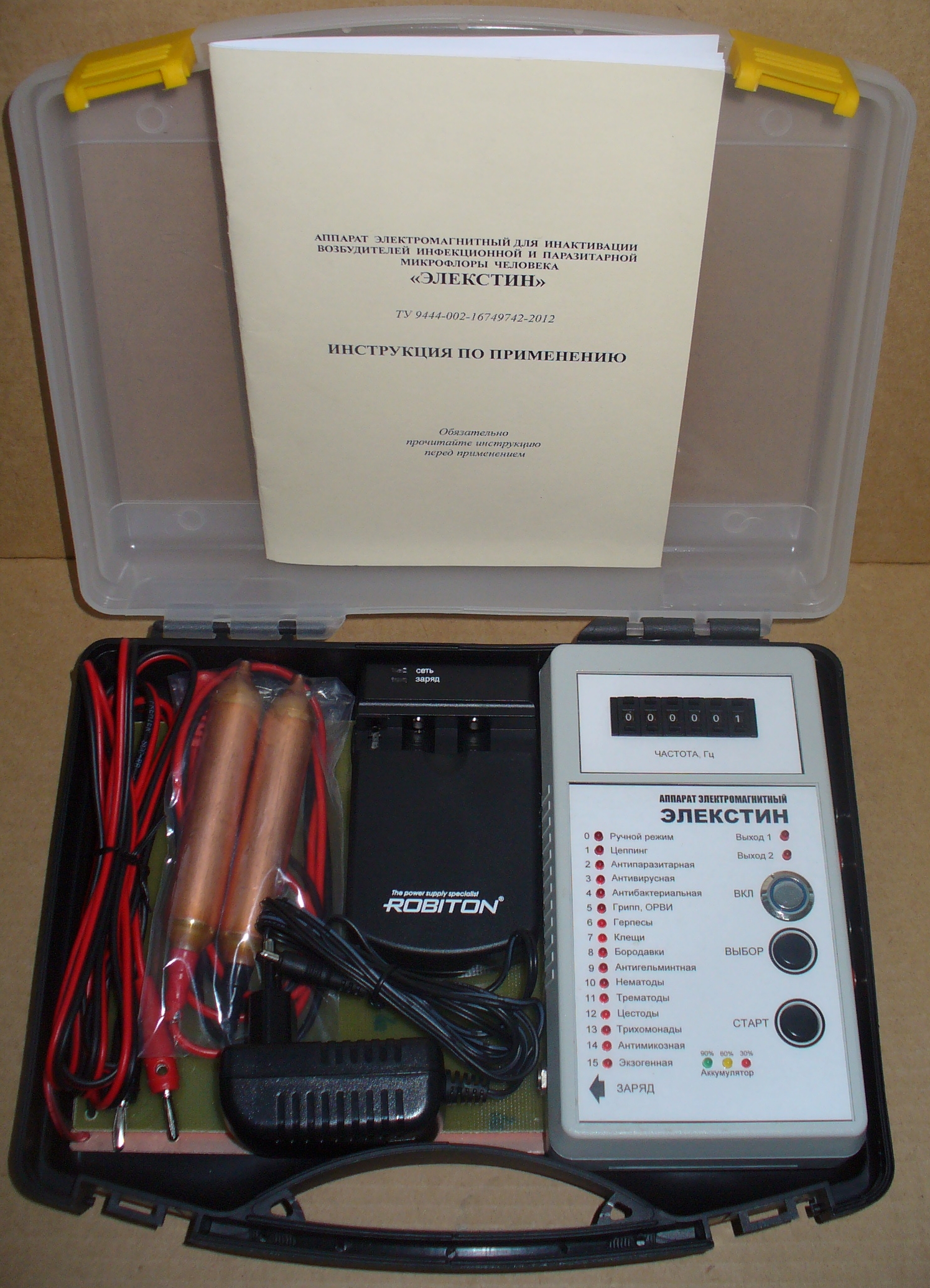

ЭЛЕКСТИН

Аппарат электромагнитный ЭЛЕКСТИН применяется в профилактической и восстановительной медицине по методу биорезонансной терапии (БРТ), официально разрешенной Министерством Здравоохранения РФ. Аппарат, в соответствии с Методическими рекомендациями №2000/74 (МЗ РФ, НПЦ ТМГ РФ, 2000), предназначен для инактивации патогенной и паразитарной микрофлоры организма человека.

Аппарат имеет регистрационное удостоверение РЗН №2013/510 от 11.04.2013 г.

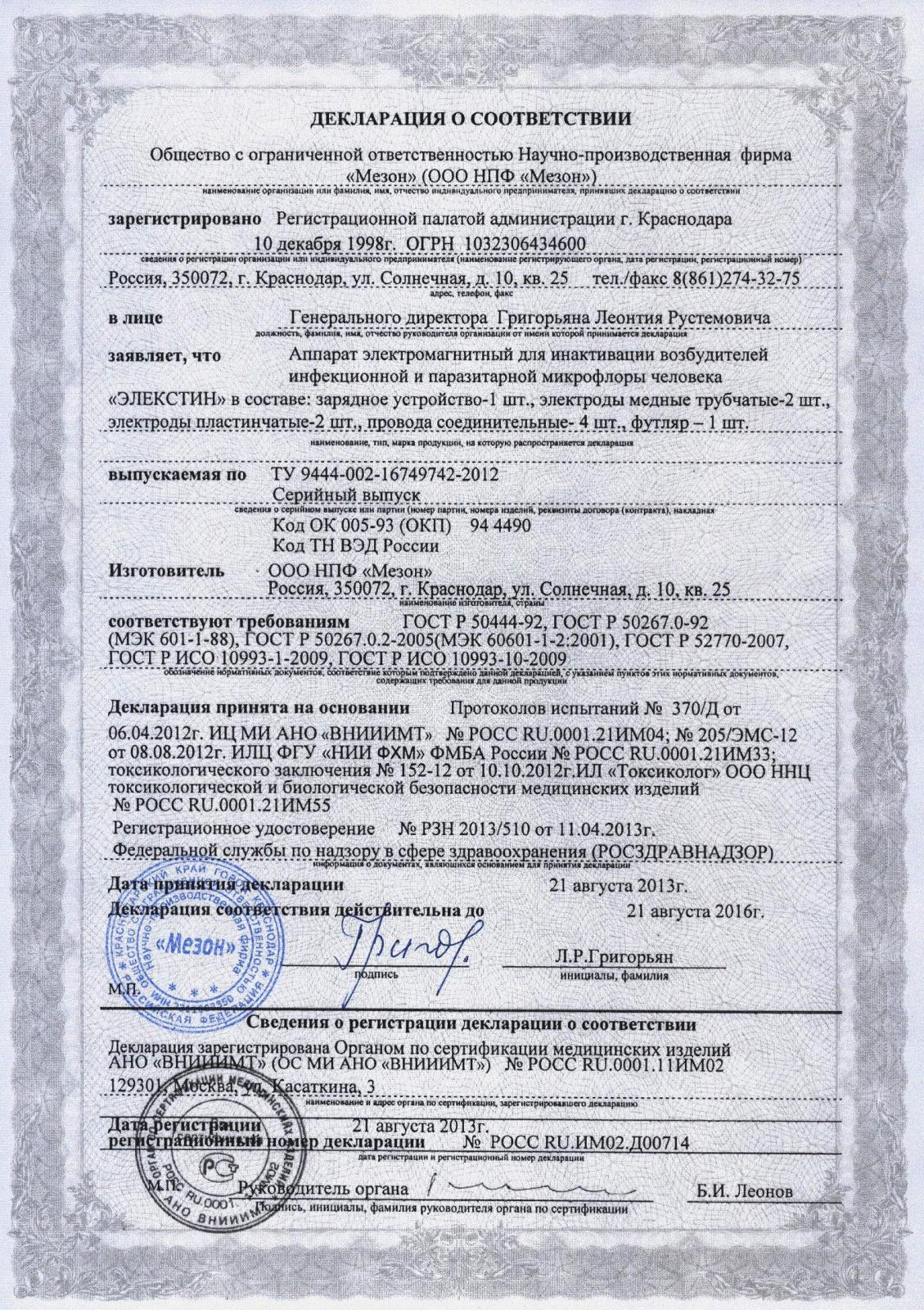

Декларация о соответствии № РОСС RU.ИМ02.Д00714 от 21.08.2013 г.

БРТ – это воздействие на организм электромагнитными колебаниями, с которыми его структуры входят в резонанс. Воздействие возможно как на клеточном уровне, уровне мембран, так и на уровне органа, системы органов и целостного организма. Основная идея применения резонанса в медицине заключается в том, что при правильном подборе частоты и формы электромагнитного воздействия можно усиливать нормальные (физиологические) и ослаблять патологические колебания в организме человека.

Накопленный в России и за рубежом опыт применения БРТ показал ее эффективность при лечении широкого спектра патологических состояний в стационарных, амбулаторных и домашних условиях в качестве компоненты комплексной терапии.

Технические характеристики:

1. Режимы работы — ручной и автоматический (программируемый).
2. Количество автоматических программ — 15.
3. Диапазон частот генерируемых сигналов — от 0 до 1 МГц.
4. Дискретность задания частот — 0,1 Гц
   (0,1 Гц или 0,01 Гц по отдельному заказу).
5. Амплитуда выходных сигналов — от 0 до ± 5 В
   (от 0 до ± 12,5 В по отдельному заказу).
6. Количество выходных каналов — 2 (с фазовым сдвигом 180°).
7. Питание аппарата — встроенный литий-ионный аккумулятор 7,4 В/2200 мА.
8. Время непрерывной работы между зарядами аппарата — не менее 20 часов.
9. Допустимая рабочая температура — от +5°С до +35°С.
10. Масса аппарата (без принадлежностей) — не более 1 кг.
11. Габаритные размеры аппарата — не более 180x100x40 мм.

Комплект поставки аппарата ЭЛЕКСТИН:

1. Аппарат электромагнитный ЭЛЕКСТИН — 1 шт.
2. Электроды ручные трубчатые — 2 шт.
3. Электроды пластинчатые — 2 шт.
4. Зарядное устройство — 1 шт.
5. Инструкция по применению — 1 шт.
6. Футляр пластиковый — 1 шт.

Особенности аппарата ЭЛЕКСТИН:

Наличие в конструкции аппарата десятичных переключателей позволяет максимально просто и быстро задавать частоту выходного сигнала в ручном режиме путем прямой установки ее значения.

Возможность многократного перепрограммирования любых из 15 автоматических программ делает возможным изготовление аппарата в различных вариантах по индивидуальным заказам.

Наличие двух выходных каналов позволяет одновременно подключать две пары разных электродов, что повышает эффективность применения аппарата.

Сдвиг по фазе между каналами на 180° делает возможным удвоение по амплитуде выходного сигнала, что также повышает эффективность аппарата.

Наличие специальных светодиодных индикаторов позволяет непрерывно контролировать исправность цепей, включающих электроды с соединительными проводами.

Конструкция аппарата позволяет встраивание по отдельному заказу адаптивной излучающей антенны, которая осуществляет бесконтактное воздействие локально или на весь организм промодулированным электромагнитным полем высокой частоты.

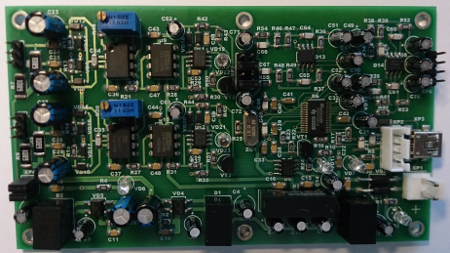

Плата интерфейсная XLR (микрофонная) - XLR2USB001

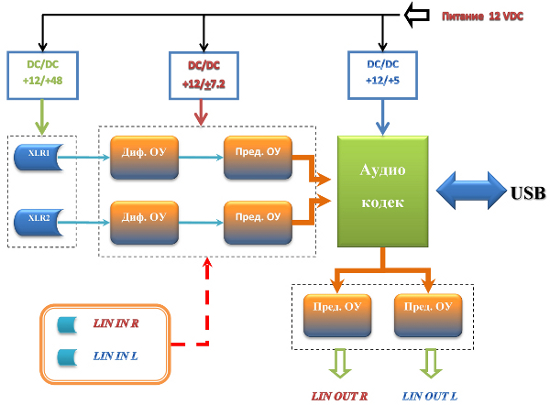

Плата интерфейсная XLR (микрофонная) - XLR2USB001(МЕНК.469535.001 ТУ) предназначена для подключения к персональному компьютеру высококачественных конденсаторных микрофонов с балансным выходом требующих для своей работы фантомное питание +48+5% В. Плата подключается к персональному компьютеру по шине USB версии 2.0 и выше и детектируется как стандартное устройство ввода-вывода (не требует установки драйверов).

Особенности платы XLR:

1. XLR - два независимых входа для подключения балансных конденсаторных микрофонов с фантомным питанием с выходом 3 pin XLR. На плате предусмотрена возможность отключения источника питания +48В от входов XLR, что позволяет использовать совместно с платой высококачественный динамические микрофоны.
2. LineOut. Стерео выход для подключения стандартной звуковоспроизводящей аппаратуры RCA кабелями.
3. LineIn. Стерео вход для подключения стандартной аудио аппаратуры RCA кабелями. Вход мультиплексируется с 2хXLR и конфигурируется переключателями типа «джампер» на плате.
4. Индикация: наличиепитания 12В на плате; формирование и подача питания +48 В; индикаторы уровня сигнала для предусилителей XLR; индикатор инициализации платы ПК; идикатор подключения к ПК по USB.
5. Габариты платы: 70 мм на 123 мм. На плате предусмотрено 6 мест для крепления платы через промежуточные стойки к несущей конструкции - винт М3. Расстояние между центрами креплениями по узкой стороне – 62 мм, диаметр отверстий для крепления – 3,3 мм. Расстояние от краев платы до центра отверстия – 4 мм.

Технические характеристики:

1. Чувствительность по входу – 10 мкВ
2. Диапазон входного сигнала - 80 дБ
3. Входное/выходное сопротивление - 60 МОм/10 кОм
4. Максимальная нагрузка по току по выходам - 10 мА
5. Коэффициент усиления по входу XLRот 10 дБ до 50 дБ
6. Коэффициент усиления по входу LineIn - минус 3,5 дБ
7. Диапазон напряжения питания - 12В+5%; защита от переполюсовки
8. Нелинейные искажения (SNR, АЧХ) –0,005 %
9. Максимальный ток по цепи +48В - 15 мА по каждому входу XLR.
10. Подключение по USB: разъем miniUSBили разъем штыревой CWF-04.
